節水型都市づくり、効率的な水運用



水管理センター

昭和53(1978年)年の異常渇水の経験を契機として,昭和56(1981)年から市内配水管の流量や水圧を24時間体制で集中コントロールする配水調整システムを導入し,水管理センターにおいて運用しています。
水管理センターでは以下の5つの機能を実現しています。
 (1)浄水場間の流量調整
 (2)水圧調整による漏水量の抑制
 (3)渇水時における弁操作の省力化
 (4)配水管異常時の早期発見と遠隔操作による早期対応
 (5)情報収集・分析による効率的な水運用

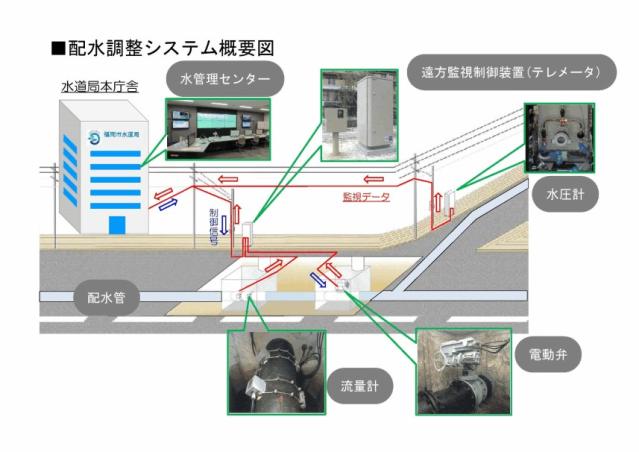

配水調整システム概要図



(1)浄水場間の流量調整


配水調整システムによって電動弁を操作し,貯水量が少ないB浄水場の配水エリアへA浄水場から多く配水することにより,水の安定供給を図っています。

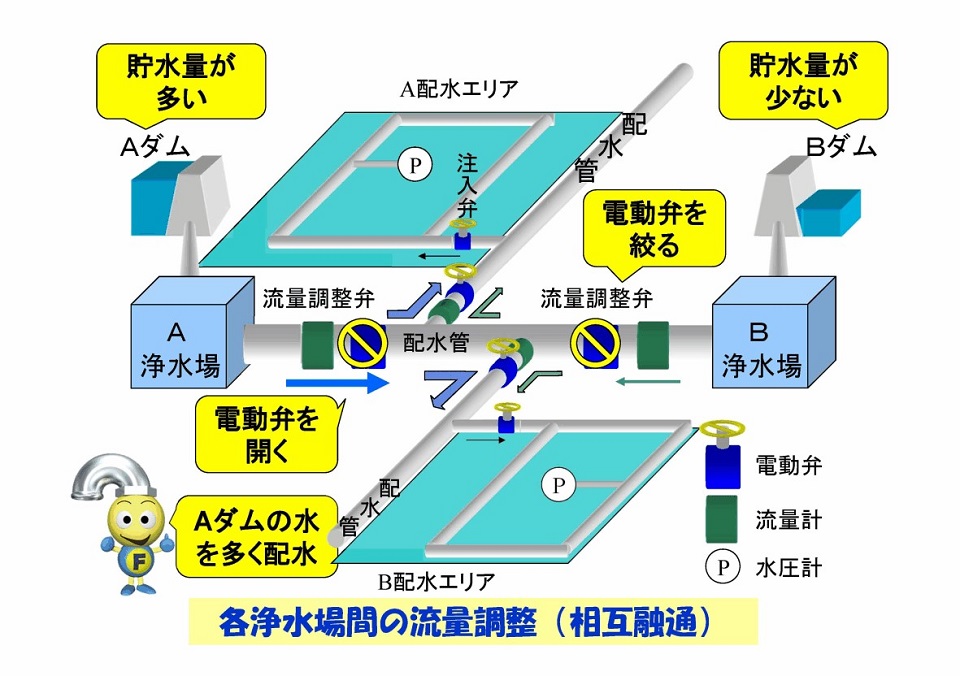

水の相互融通の模式図


(2)水圧調整による漏水量の抑制

水圧計の情報をもとに,各配水ブロックの注入弁を操作しています。
水の使用量が多いときは配水管の水圧が下がるので,電動弁を開いて適正な水圧を維持しています。

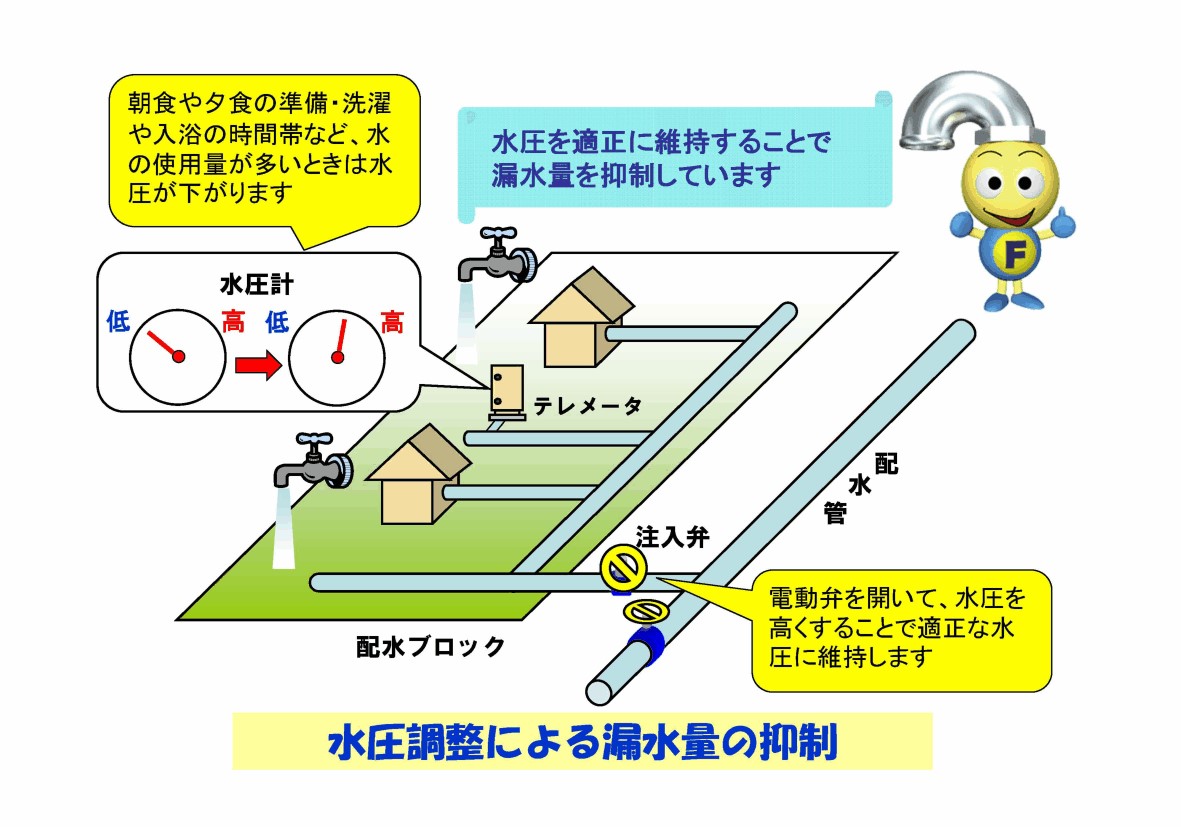

水の使用量が多いときの模式図

また,水の使用量が少ないときは配水管の水圧が上がるので,電動弁を絞ることで適正な水圧を維持しています。

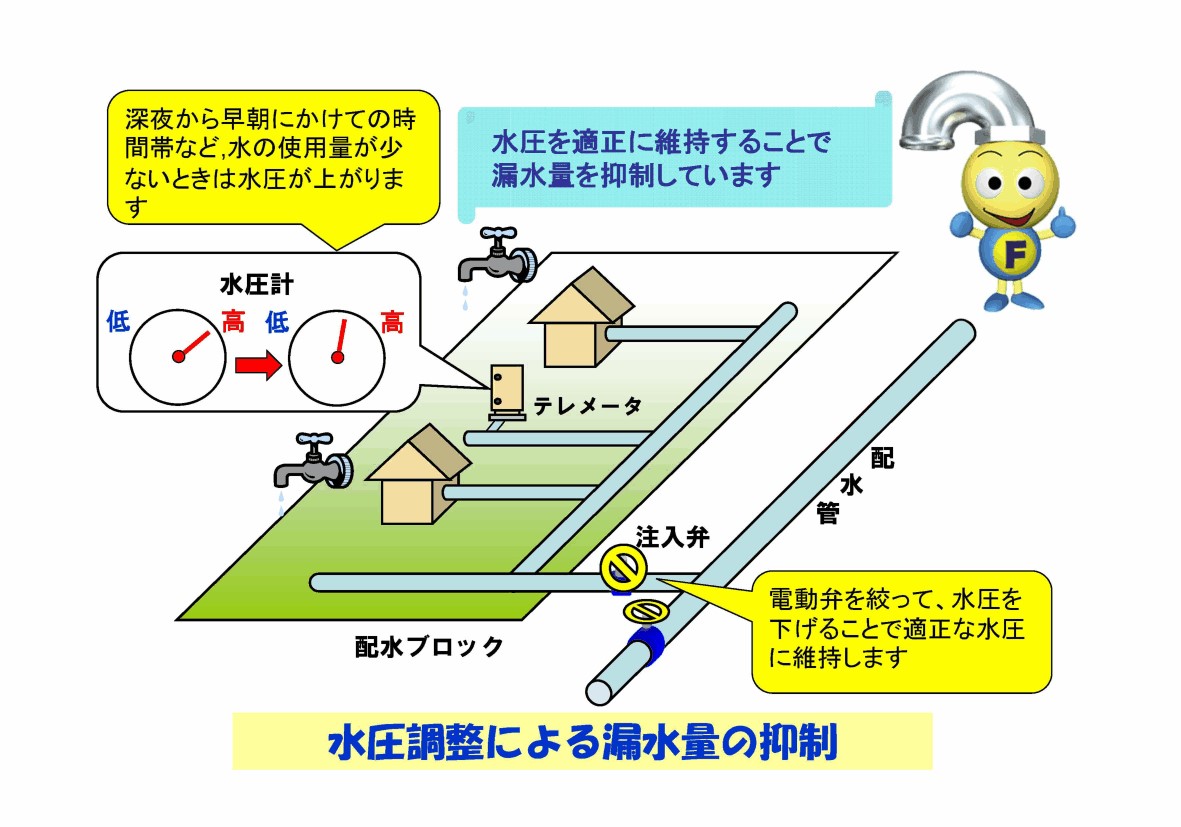

水の使用量が少ないときの模式図

下図は,水管理センターによる水圧調整前と調整後の市内中心部の配水管の水圧の変化です。

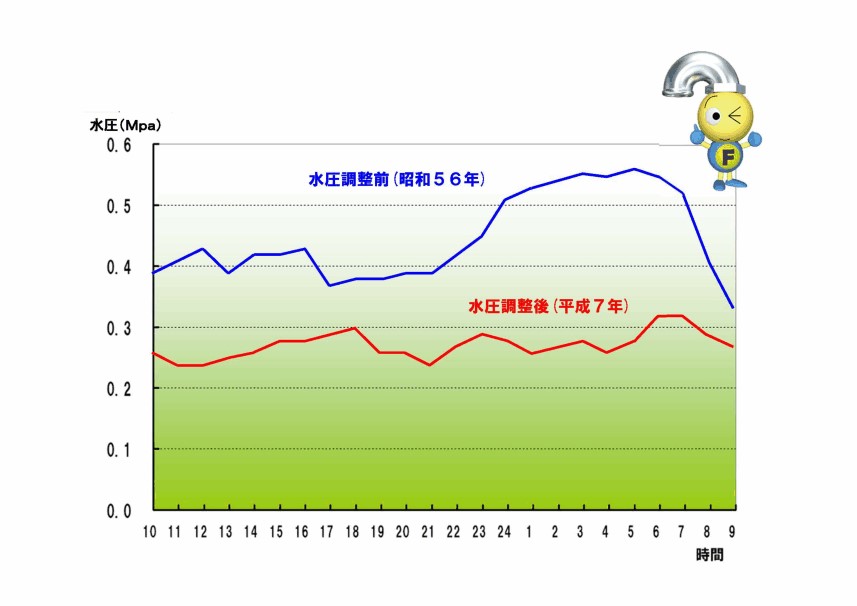

市内中心部の水圧データグラフ

水圧調整により0.1~0.25MPa程度の水圧が下がり,計算上1日4,000~5,000m3の漏水抑制効果があると見込んでいます。
これは,1日の配水量の約1%に相当します。





(3)渇水時における弁操作の省力化


水管理センターの運用前の昭和53年の渇水では,給水制限に必要な断水作業を行う際,手動弁の開閉を作業員が現地で行っていました。

平成53年の渇水
 給水制限(断水作業)日数      287日
 断水作業に要した人数   のべ32,434人
 給水車出動件数      のべ13,433台

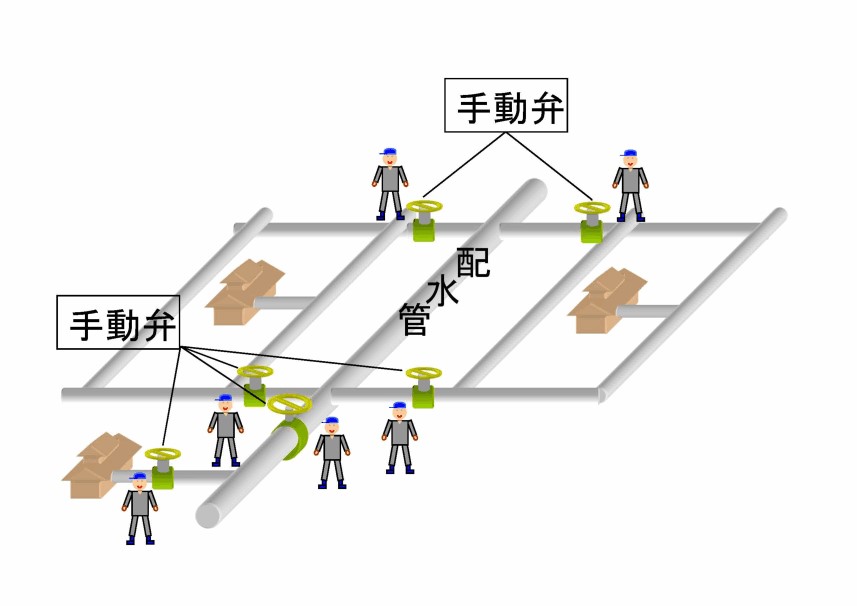

断水作業に要した人数の模式図(昭和53年)
      ↓

水管理センターの運用後の平成6年の渇水では,電動弁を遠隔操作することにより,断水作業に要した人数は昭和53年と比べると大幅に減少しました。

平成6年の渇水
 給水制限(断水作業)日数      295日
 断水作業に要した人数   のべ14,157人
 給水車出動件数             0台

断水作業に要した人数の模式図(平成6年)


(4)配水管異常時の早期発見と遠隔操作による早期対応

水管理センターでは,配水管の損傷による漏水事故など異常時の早期発見を目的とし,水圧計,流量計の値を常に監視しています。
水圧計,流量計に異常値が検出された場合は,関係部署と連携しながら電動弁及び手動弁を操作して応急的に漏水箇所の断水を行ったり,断水回避のために別ルートからの配水を確保するなど,早期対応に努めています。
配水管で大量の漏水が発生した場合は流量が急増し,水圧は急減します。
水圧計,流量計にはあらかじめ上限値・下限値を設定しており,これを超える異常値が一定時間検出された場合に警報で知らせます。

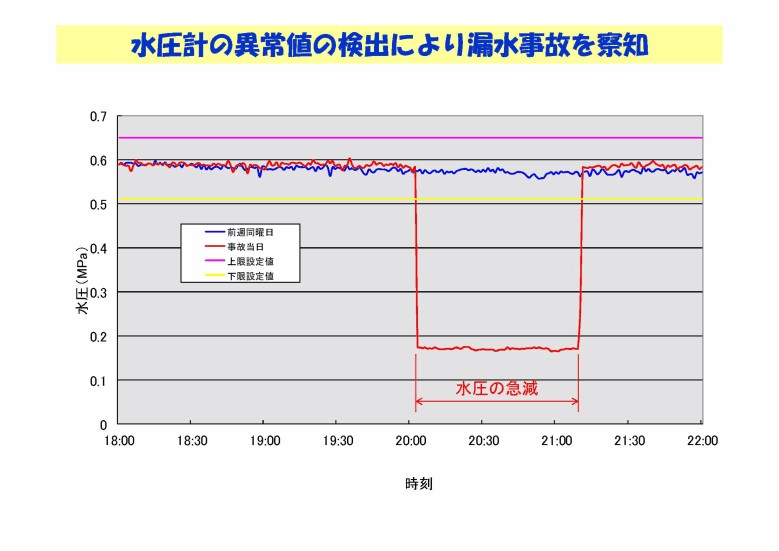

漏水事故グラフ(水圧)

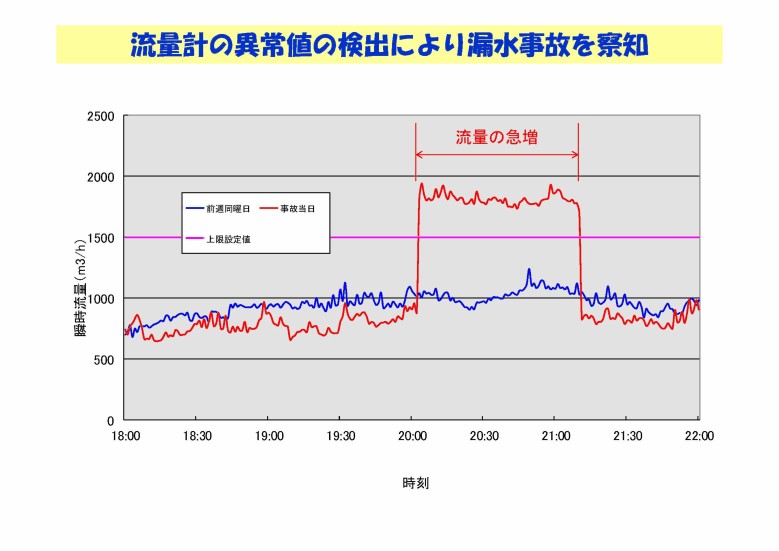

漏水事故グラフ(流量)


(5)情報収集・分析による効率的な水運用

情報収集・分析により,通常と異なる水需要の発生に応じて,水不足とならないよう水管理センターの運用で,必要流量と適正水圧の確保を行います。
1例として2010年のサッカーワールドカップ試合時の配水状況について紹介します。


サッカーW杯時の配水量グラフ


青線:通常時 赤線:ワールドカップ試合時

試合が始まると観戦する人が増えるためか水使用量が減り,それにあわせて配水量が急激に減少し、ハーフタイムになるとトイレや炊事のためか水使用量が増え,それにあわせて配水量が急激に増加しています。
また,後半が始まると同様に配水量が急激に減少し,試合終了時に急激に増加しています。
